汽车变速器结构种类解析

排行榜 收藏 打印 发给朋友 举报 来源: pcauto   发布者:网络转载
热度1996票 时间:2015年7月08日 12:37

ng%xb(k!Fig0  了解到发动机工作原理后,都知道发动机的转速是非常高的,如将动力直接作用于车轮来驱动汽车的话是很不现实的。为了满足汽车起步、爬坡、高速行驶等驾驶的需要,变速器应运而生。下面将为大家解析一下汽车变速器的结构及工作原理。

f0p?(z*pCj){z0

汽车变速器结构种类解析

:s0~+J"j6l0拓松汽车户外网 -XUq7Wek6eE

 拓松汽车户外网 -&|2`X%Ux

Vh7D,f1\0

on'ZL/g[-L$?+k;}0

5Kci-fZ"N S%Bs3~o1oN o0

a!s`&}]l3p]3y3m|4k0阅读提示:

Stjkmc(dH0

高清图解拓松汽车户外网 - WJDmU

  PCauto技术频道图解类文章都可以使用全新的高清图解形式进行阅读。大家可以通过点击上面图片链接跳转到图解模式。高清大图面积提升3倍,看着更清晰更爽,赶紧来体验吧拓松汽车户外网 - P7xdDtQ%e7W

拓松汽车户外网 -M6D!](w%e*Cw

拓松汽车户外网 -]m(P8b[?

为什么变速器是必要的?拓松汽车户外网 -H.Ah E.C0R!K*~:?

拓松汽车户外网 -!C:H f'T0gq ]

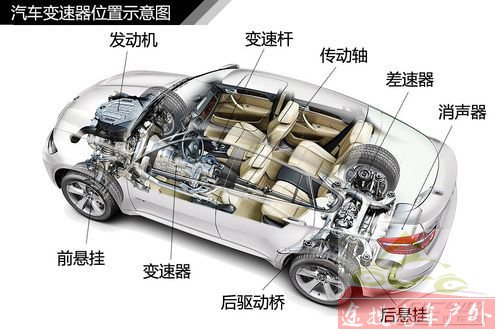

  汽车作为一种交通工具,必然会有起步、上坡、高速行驶等驾驶需要。而这期间驱动汽车所需的扭力都是不同的,光靠发动机是无法应付的。

f Apps4p|0

汽车变速器结构种类解析

PoHq4oQ7[ Ho0拓松汽车户外网 --e ]4G w ]Vv)E(KK

  因为发动机直接输出的转矩变化范围是比较小的,而汽车起步、上坡却需要大的转矩,高速行驶时,只需要较小的转矩,如直接把发动机的动力来驱动汽车的话,就很难实现汽车的起步、上坡或高速行驶。另外,汽车需要倒车,也必须要用到变速器来实现。

,Y%BF k F8NHu0

h'uih F@2m0变速器为什么能变速?

e9mKt'O!R1J'n5N/P3x0拓松汽车户外网 -^/Ng o:H

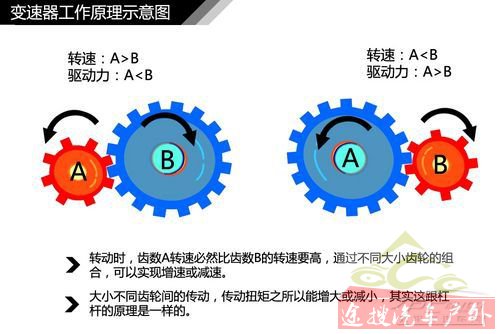

  变速箱为什么可以调整发动机输出的转矩和转速呢?其实这里蕴含了齿轮和杠杆的原理。变速箱内有多个不同的齿轮,通过不同大小的齿轮组合一起,就能实现对发动机转矩和转速的调整。用低转矩可以换来高转速,用低转速则可以换来高转矩。拓松汽车户外网 -up{`s T |`

汽车变速器结构种类解析拓松汽车户外网 - w;m#_V#l9[&oc)oI

  变速器的作用主要表现在三方面:第一,改变传动比,扩大驱动轮的转矩和转速的变化范围;第二,在发动机转向不变的情况下,实现汽车倒退行驶;第三,利用空档,可以中断发动机动力传递,使得发动机可以起动、怠速。拓松汽车户外网 - WpB-RM;w

G d:L'@I-}9t\[.r9W3_0变速器有哪些种类?拓松汽车户外网 -3v8|3AA"s/O.L o

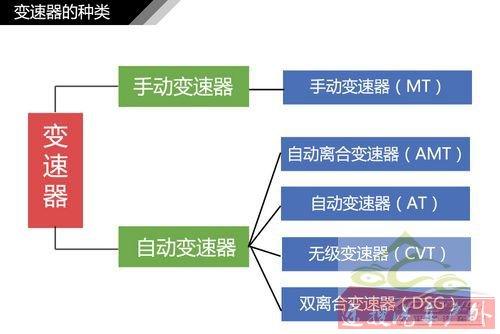

  汽车变速器按照操控方式可分为手动变速器和自动变速器。常见的自动变速器主要有三种,分别是液力自动变速器(AT)、机械无级自动变速器(CVT)、双离合器变速器(DSG)。拓松汽车户外网 -@8}w w'Eo/jZ;UI7}

汽车变速器结构种类解析拓松汽车户外网 -s;YTyw

8?JU3M4L0手动变速器的结构

0? X L)`(G9u:Q0eG3`0

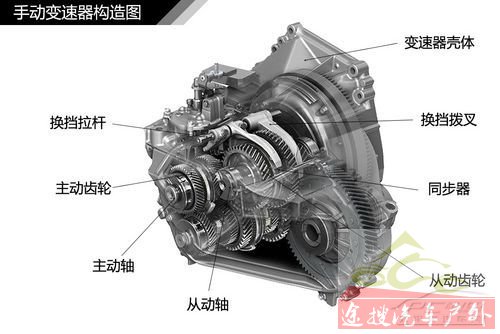

  手动变速器(Manual Transmission,简称MT),就是必须通过用手拨动变速器杆,才能改变传动比的变速器。手动变速器主要由壳体、传动组件(输入输出轴、齿轮、同步器等)、操纵组件(换挡拉杆、拨叉等)。拓松汽车户外网 -@+L*W.g4U;t+}Z!V$A

汽车变速器结构种类解析

-x"p8J I V)Z _6J}0

N9jZi$h0手动变速器工作原理拓松汽车户外网 -j`0f(m[3A*`;C}?;yj

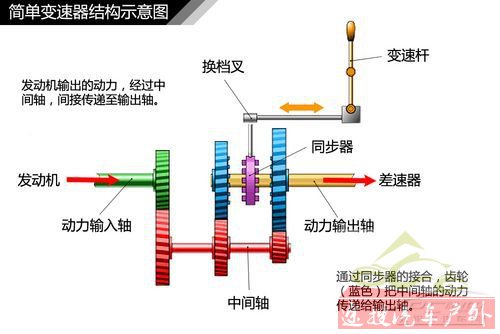

[%wx u%^x-Ne,r4J0  手动变速器的工作原理,就是通过拨动变速杆,切换中间轴上的主动齿轮,通过大小不同的齿轮组合与动力输出轴结合,从而改变驱动轮的转矩和转速。下面先看一下简化的手动变速器(2档)的构造图。拓松汽车户外网 -Z&M[},O%G$Wr

汽车变速箱结构解析拓松汽车户外网 -jwk Kh b Q

  发动机的动力输入轴是通过一根中间轴,间接与动力输出轴连接的。如上图所示,中间轴的两个齿轮(红色)与动力输出轴上的两个齿轮(蓝色)是随着发动机输出一起转动的。但是如果没有同步器(紫色)的接合,两个齿轮(蓝色)只能在动力输出轴上空转(即不会带动输出轴转动)。图中同步器位于中间状态,相当于变速器挂了空档。拓松汽车户外网 -2sFObng

汽车变速箱结构解析

%A7RbC H|0

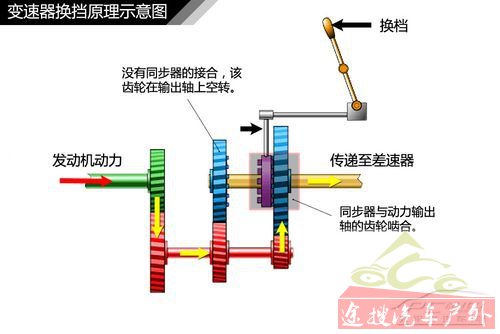

  当变速杆向左移动,使同步器向右移动与齿轮(如上图所示)接合,发动机动力通过中间轴的齿轮,将动力传递给动力输出轴。拓松汽车户外网 -Yh8J/[m p2N"Eu3h

汽车变速箱结构解析拓松汽车户外网 -0TwVC\R

汽车变速箱结构解析拓松汽车户外网 -T*ptgR"`

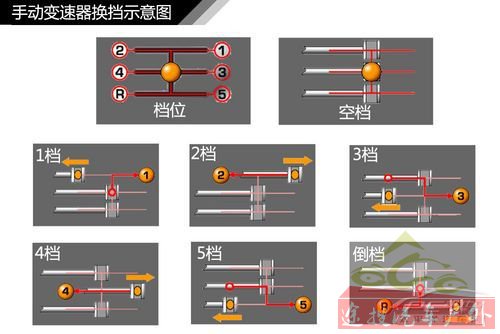

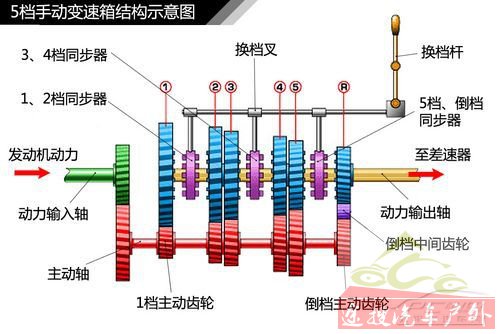

  一般的手动变速器都有好几个档位(如上图的5档手动变速器),可以理解为在原来的基础上添加了几组齿轮,其实原理都是一样的。如当挂上1挡时,实际上是将(1、2挡同步器)向左移动使同步器与1挡从动齿轮(图中①)接合,将动力传递到输出轴。细心的朋友会发现,R档(倒车档)的主动齿轮和从动齿轮中夹了一个中间齿轮,就是通过这个齿轮实现汽车的倒退行驶。拓松汽车户外网 -},J#fR4|$S.v


{5Qke7a H+e0(5档手动变速器工作过程)拓松汽车户外网 -KE/pLE"E3pyq

同步器起什么作用?拓松汽车户外网 -8x J5gDQW5}

  变速器在进行换档操作时,尤其是从高档向低档的换档很容易产生轮齿或花键齿间的冲击。为了避免齿间冲击,在换档装置中都设置同步器。

7a$Kl#p*T9s dCj#s0

汽车变速器结构种类解析拓松汽车户外网 -w0n([@,Uo*T I

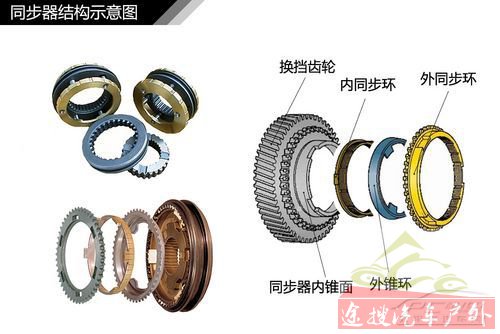

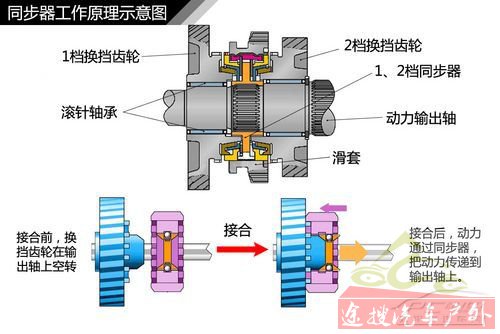

  同步器有常压式和惯性式两种,目前大部分同步式变速器上采用的是惯性同步器,它主要由接合套、同步锁环等组成,主要是依靠摩擦作用实现同步。拓松汽车户外网 - H4b!}:k*V3Y5x@ k%R

汽车变速器结构种类解析拓松汽车户外网 - x-Pp7]c

拓松汽车户外网 -D4Dw(Ql!tm6h

  当同步锁环内锥面与待接合齿轮齿圈外锥面接触后,在摩擦力矩的作用下齿轮转速迅速降低(或升高)到与同步锁环转速相等,两者同步旋转,齿轮相对于同步锁环的转速为零,因而惯性力矩也同时消失,这时在作用力的推动下,接合套不受阻碍地与同步锁环齿圈接合,并进一步与待接合齿轮的齿圈接合而完成换档过程。

m7`(]9F:d"X }0


[A;~&Y%s F1CiR1X0(膜片弹簧离合器结构原理)

%Z;m z:l#?1Wn@&^i\.E.p0
